Boru Spool İmalatı
Atölyede Hassasiyet, Sahada Hız

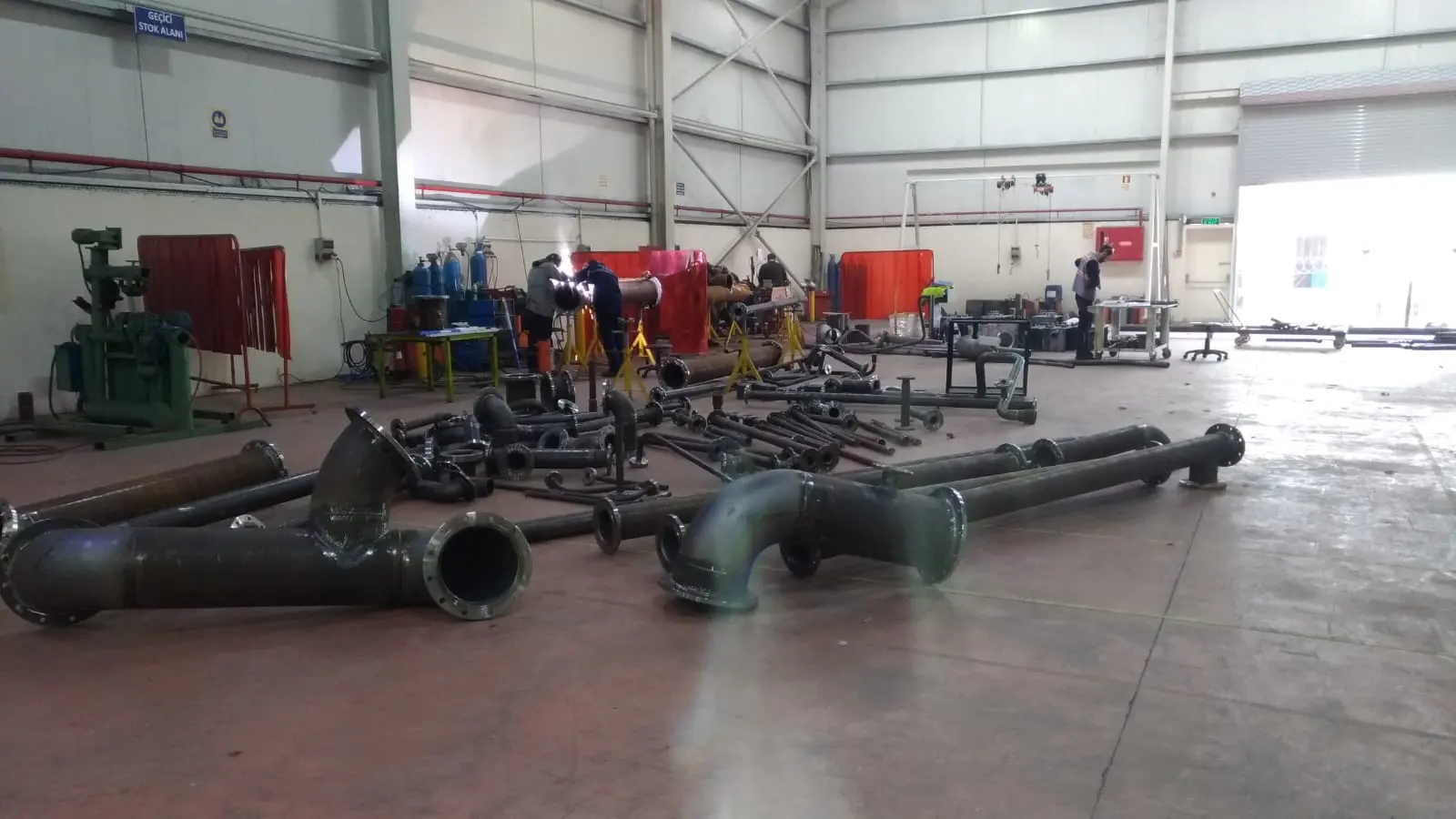

Bir sanayi tesisinde borular düz kısımların ötesine geçer; yukarı çıkar, aşağı iner, döner ve dirsekler yapar. Bu karmaşık güzergahların birbirine bağlanması için tasarlanan her bir parça, bir spool'dur. Boru spool imalatı, bu parçaların atölye ortamında, proje çizimlerine ve uluslararası standartlara uygun olarak önceden üretilmesi işlemidir. Denizcilik ve endüstriyel tesis projelerinde, sahadaki montaj süresini kısaltmak, kaynak kalitesini artırmak ve güvenlik risklerini azaltmak için prefabrik spool çözümleri tercih edilir. EPC projelerinde boru kaynaklarının %60-80'i, kontrollü atölye koşullarında tamamlanır.
Boru Spool İmalatının Temel Bileşenleri
🏗️ Yapısal Bileşenler ve Malzemeler

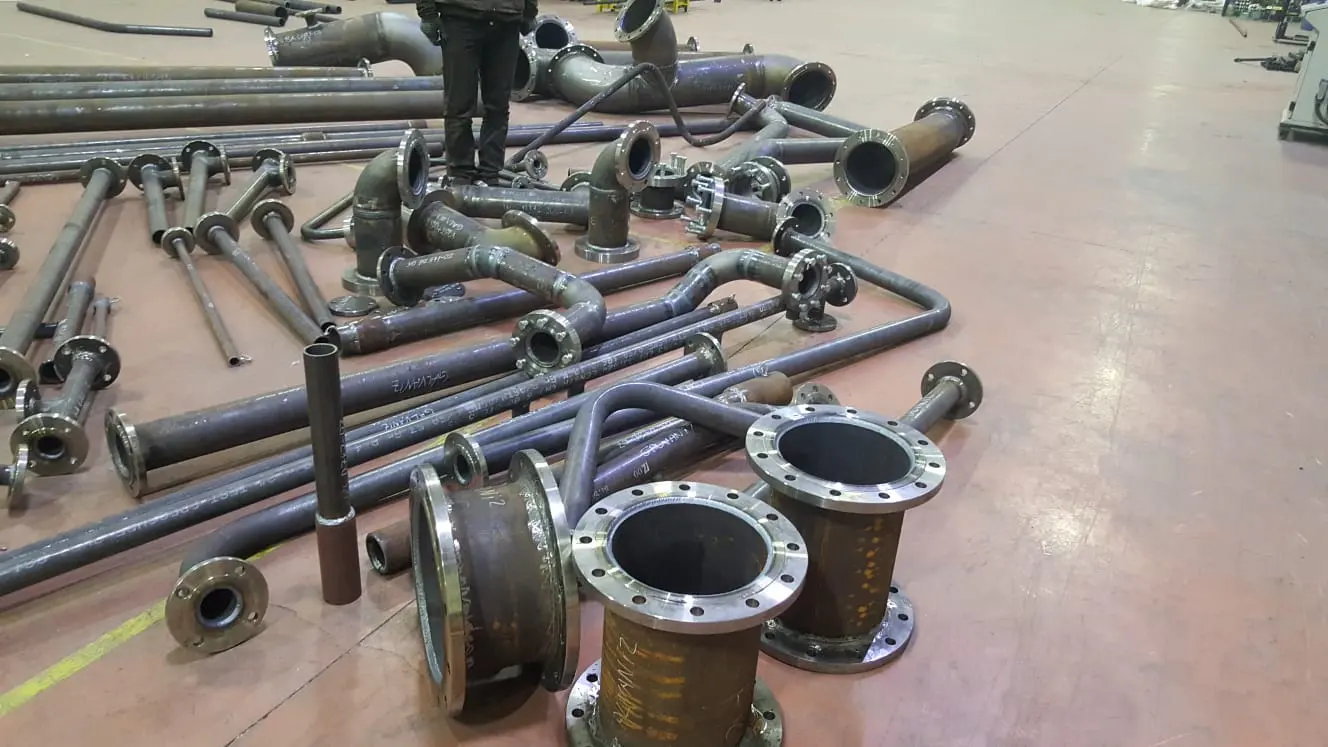

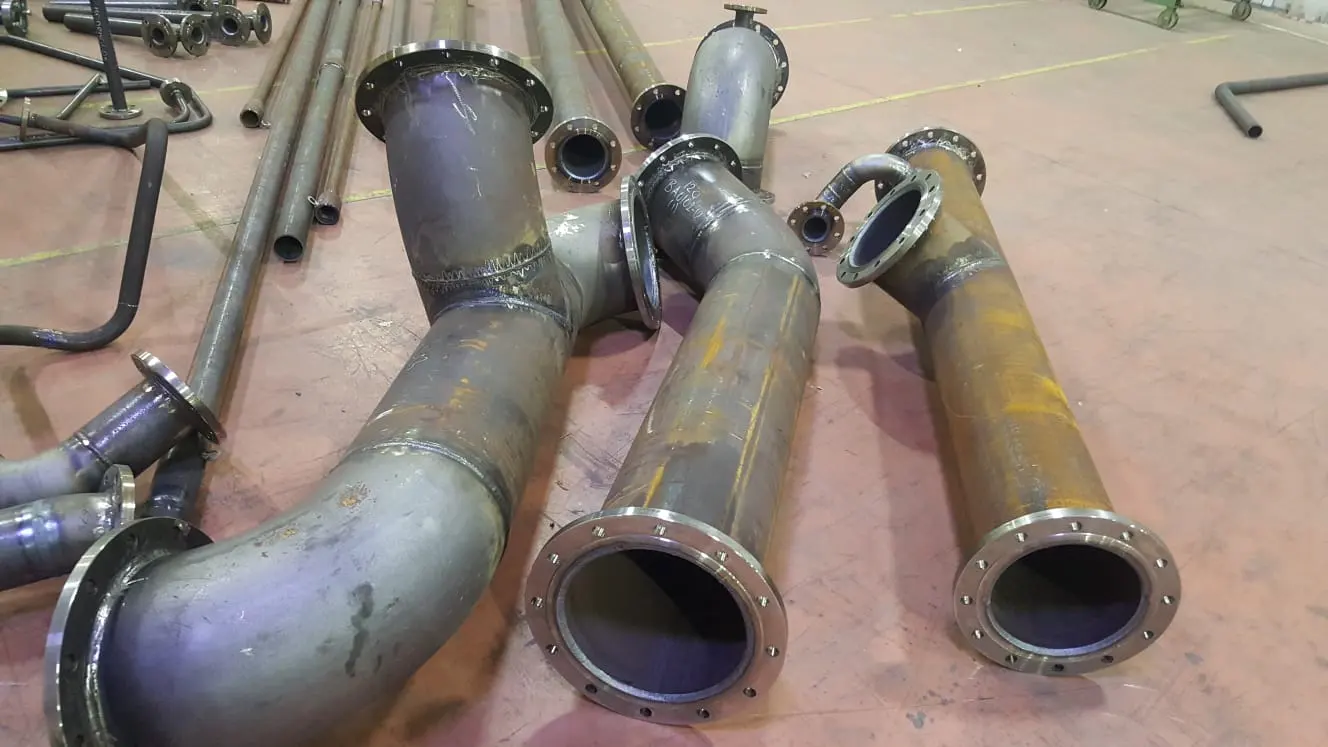

Her bir boru spool'u; boru, fitting (dirsek, tee, redüksiyon), flanş ve branş bağlantıları gibi bileşenlerin birleştirilmesiyle oluşturulur. İmalatta kullanılan malzemeler proje gereksinimlerine göre belirlenir: karbon çelik (genel endüstriyel uygulamalar), paslanmaz çelik (304/316, korozyon direnci gerektiren hatlar), alaşımlı çelikler (P11, P22, P91, yüksek sıcaklık ve basınç) ve dubleks/süper dubleks (deniz suyu ve yüksek klorür ortamları). Doğru malzeme seçimi, spool'un basınç, sıcaklık ve kimyasal direnç ihtiyaçlarını karşılaması için kritiktir.
📐 Mühendislik ve Tasarım
Boru spool imalatı, her bir spool için hazırlanan spool çizimleri (izometrikler) ile başlar. Bu çizimler; spool numarası, hat numarası, malzeme listesi (pipe, fittings, flanges, bolting), kaynak bağlantı numaraları, boyutsal detaylar (kesim uzunlukları, açılar, offsetler), NDT gereksinimleri ve saha montajı için yönlendirme işaretlerini içerir. İzometrik projelendirme, tesisin verimliliği ve güvenliği için akışkanın doğru malzeme ve kusursuz işçilikle taşınmasını sağlar.
🔧 İmalat Süreci

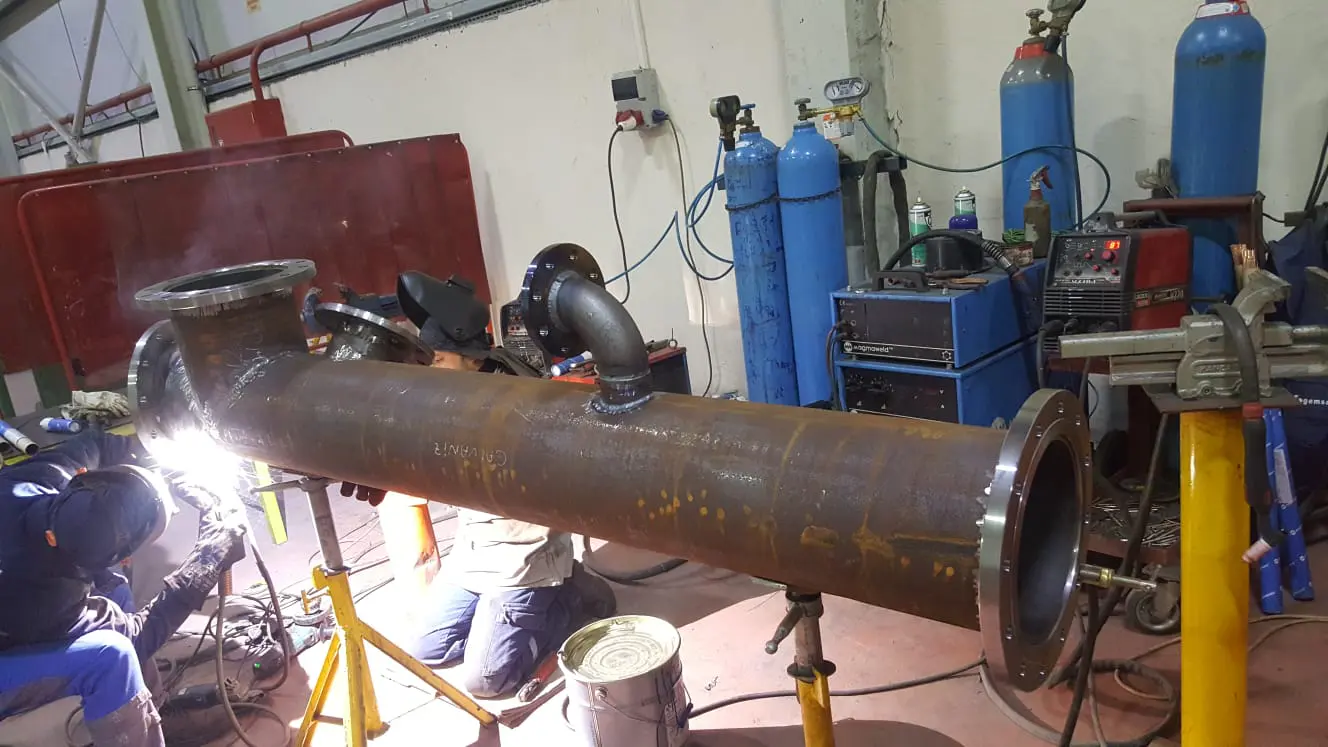

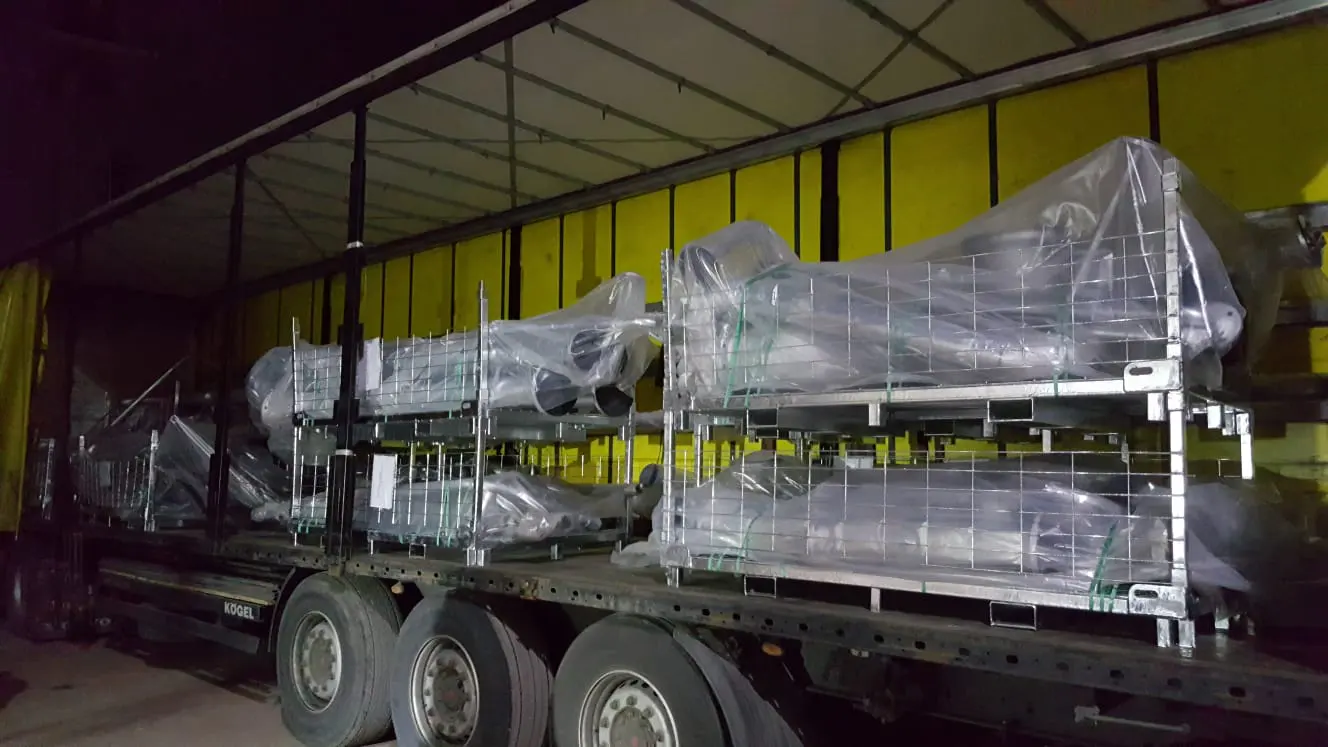

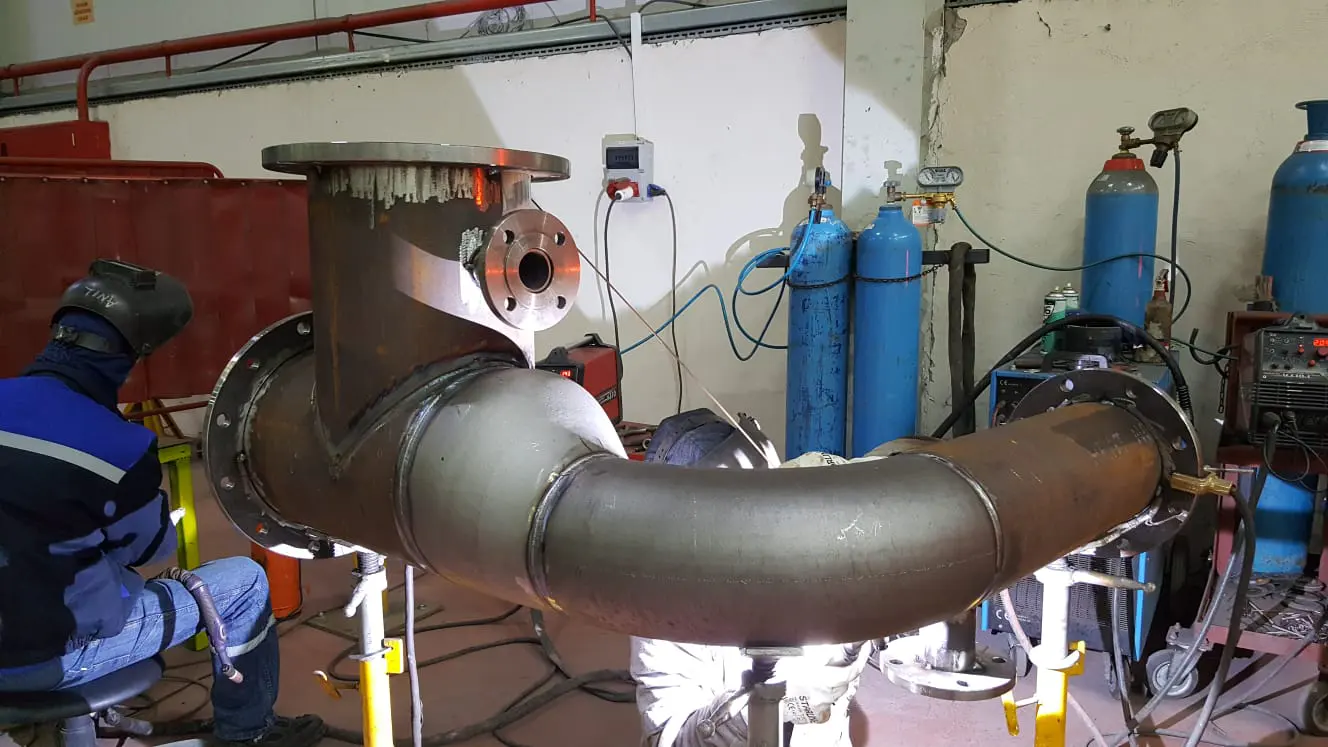

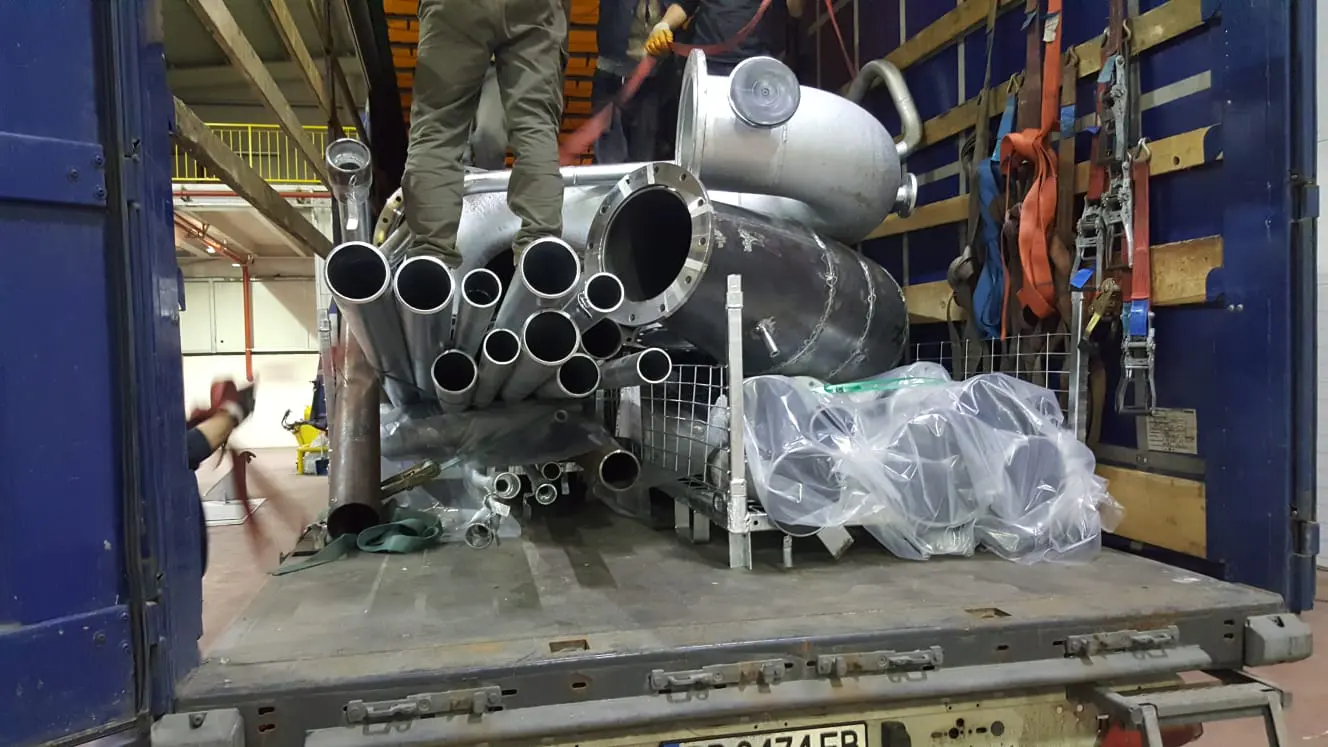

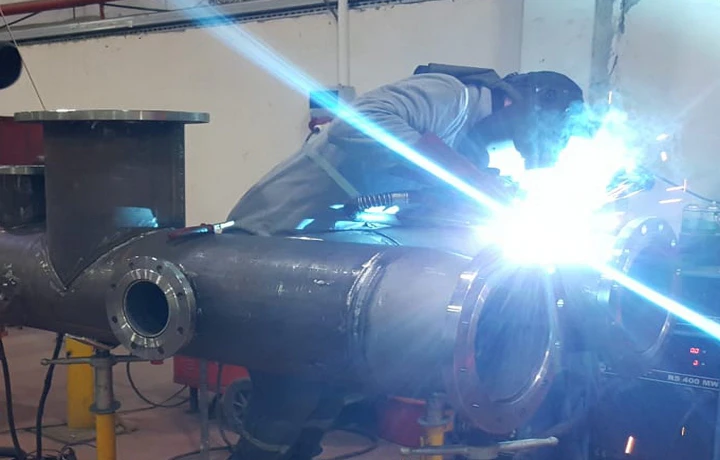

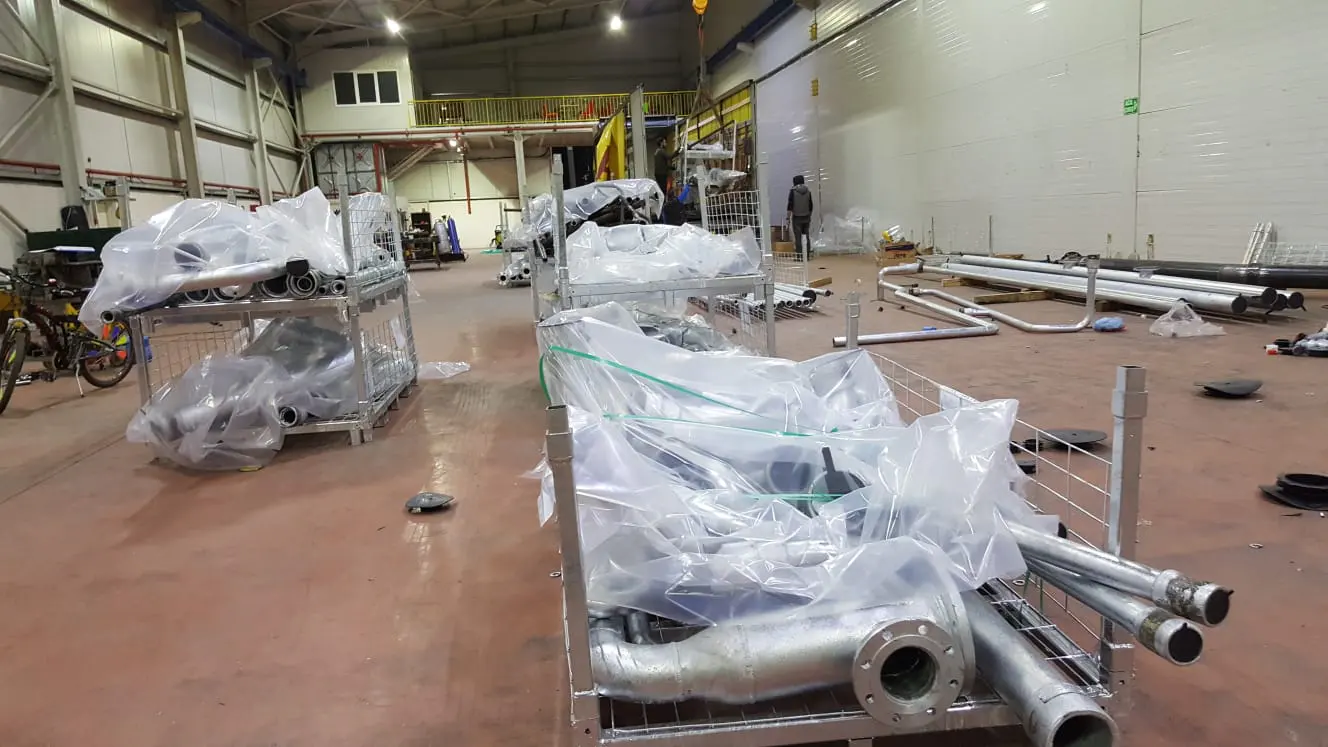

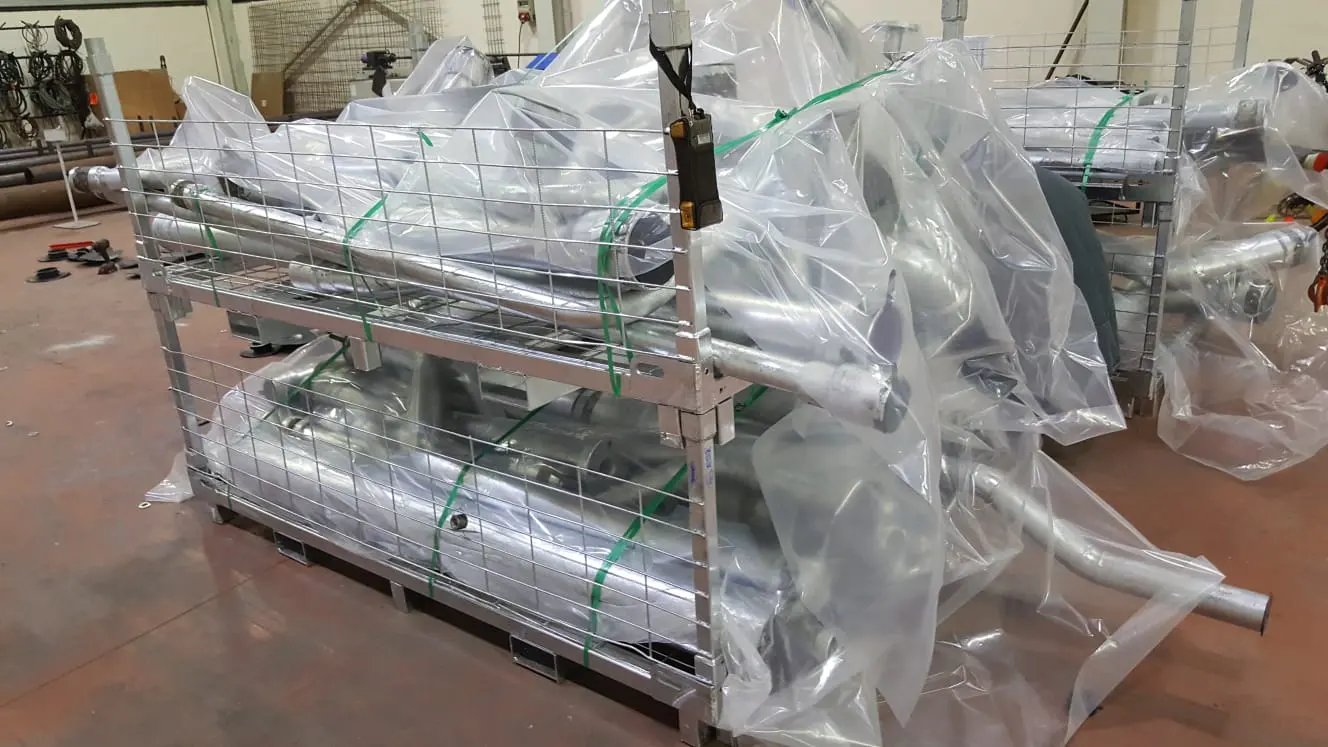

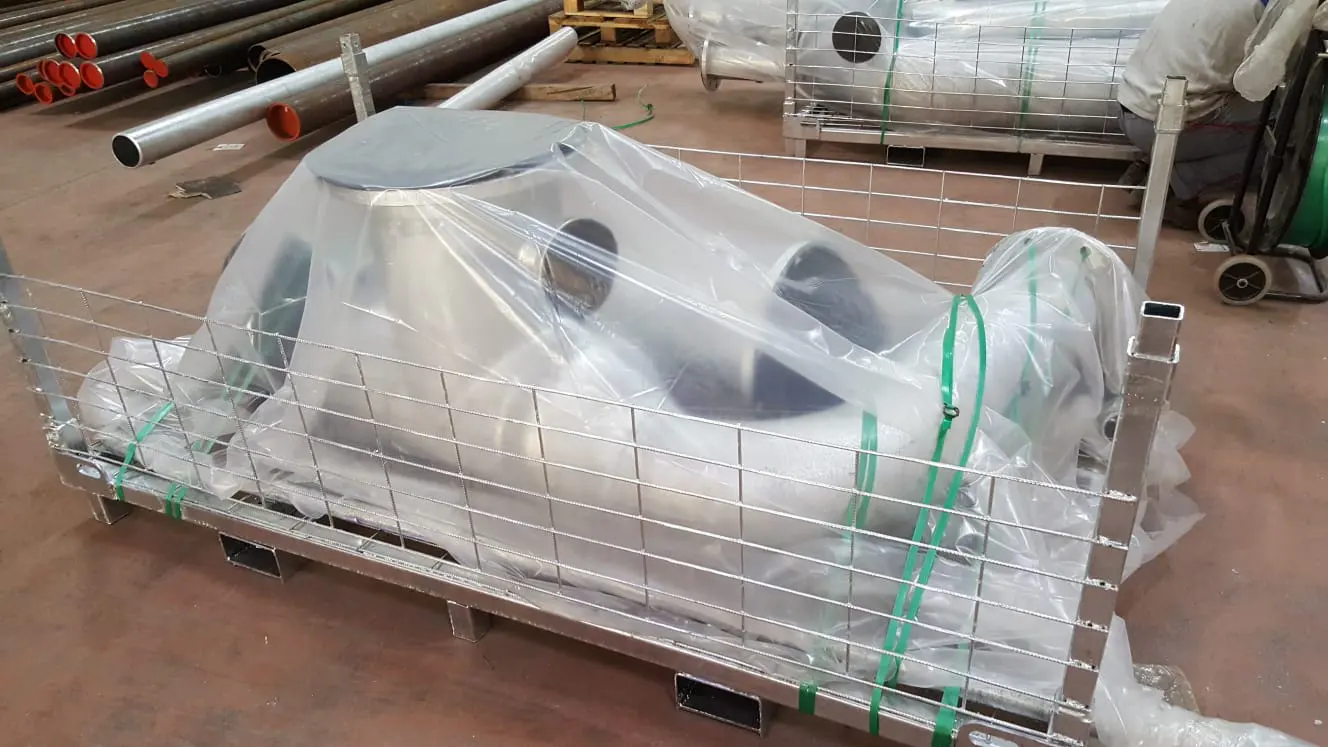

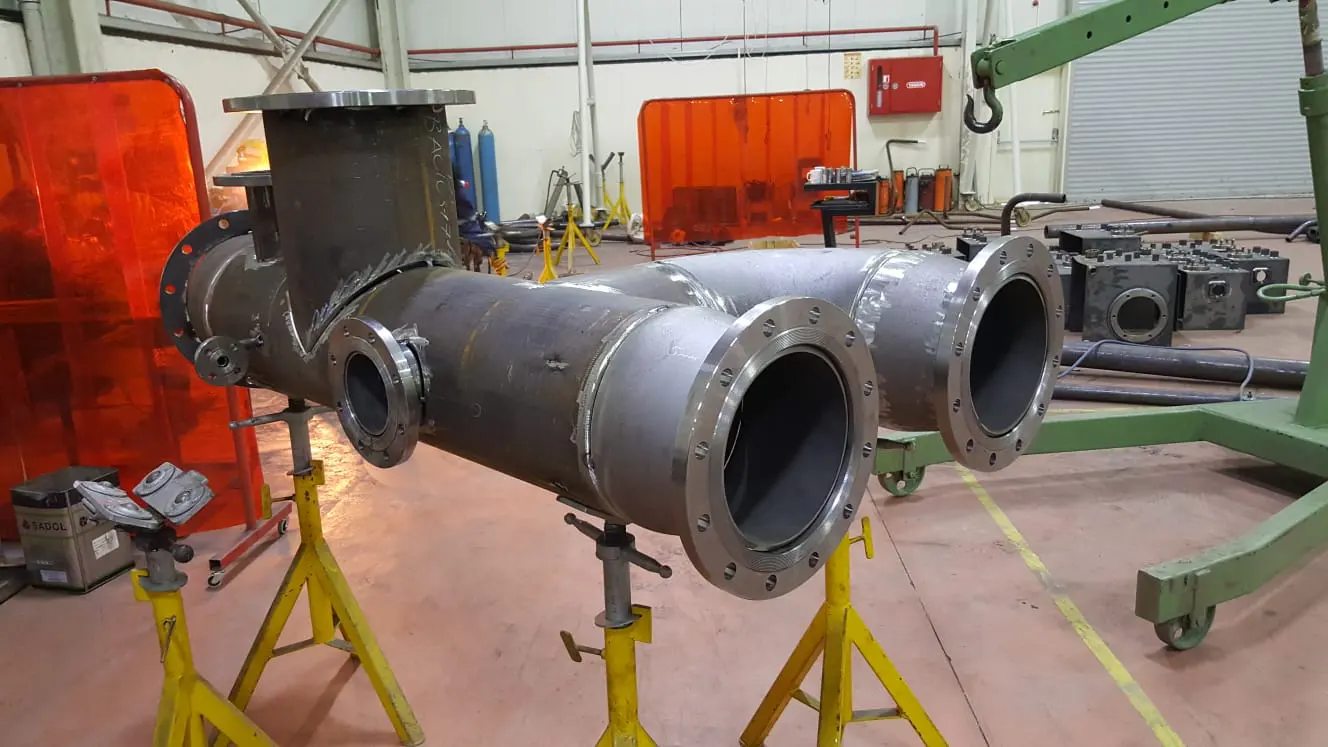

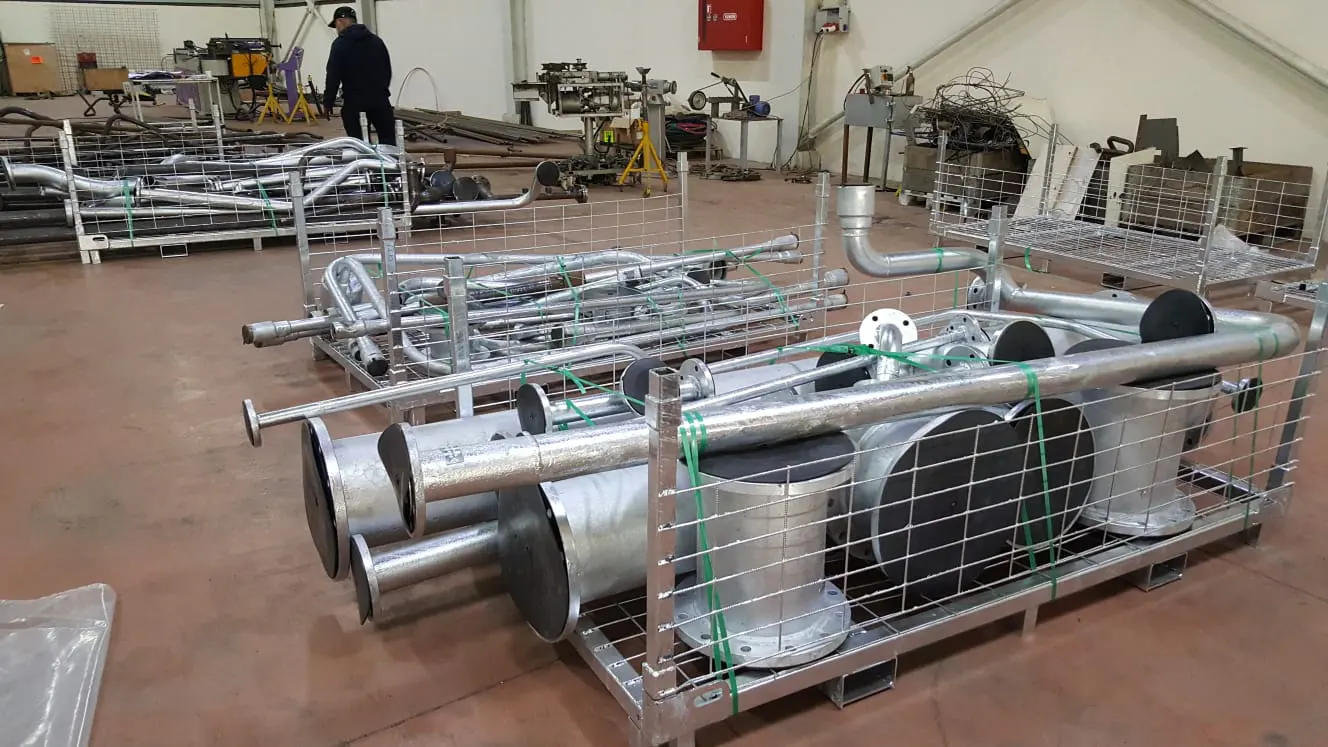

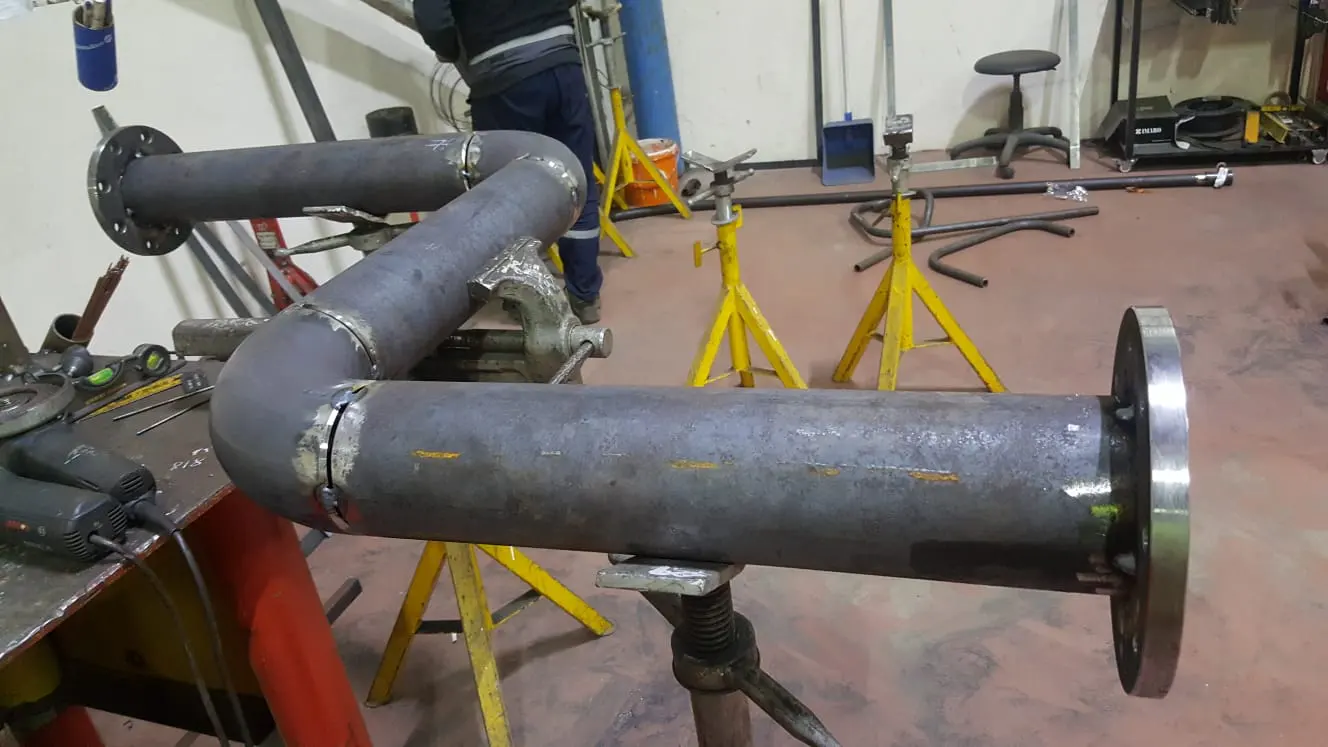

Boru spool imalat süreci, titizlikle yönetilen bir dizi aşamadan oluşur: Malzeme temini ve doğrulama (MTC 3.1 sertifikaları), boru kesme ve ağız açma (beveling), fit-up ve puntalama, kök kaynak (GTAW veya SMAW), dolgu ve kapak kaynakları, görsel muayene, NDT (RT, UT, PT, MT), gerekli durumlarda PWHT (gerilim giderme), boyutsal kontrol, yüzey hazırlama ve boyama, flanş koruma ve uç kapaklama ile etiketleme ve paketleme. Kaynak işlemleri, ASME Section IX'a göre nitelendirilmiş prosedürlerle (WPS) ve sertifikalı kaynakçılar tarafından gerçekleştirilir.
✅ Kalite Kontrol ve Test
Her spool'un kalitesi, çok aşamalı kontrol süreçleriyle güvence altına alınır. Radyografik (RT) ve ultrasonik (UT) testler, kaynak iç hatalarını tespit eder; penetrant (PT) ve manyetik parçacık (MT) testleri yüzey hatalarını ortaya çıkarır. Boyutsal kontroller, spool çizimine göre yapılır: yüz-yüze uzunluk toleransı NPS 10 ve altı için ±3 mm, üzeri için ±5 mm'dir. Flanş cıvata deliği yönelimi ±1.5 mm, flanş eğimi her 200 mm çap için 1 mm olarak kontrol edilir. Tüm testler, proje spesifikasyonlarına ve ASME B31.3 standartlarına uygun olarak gerçekleştirilir.
🚢 Denizcilik Uygulamaları
Denizcilik sektöründe (gemi inşası, offshore platformları, FPSO'lar), boru spool imalatı özel bir öneme sahiptir. Gemi içindeki sınırlı alan, karmaşık boru güzergahları ve yüksek güvenlik standartları, prefabrik spool kullanımını zorunlu kılar. Tersanelerde, binlerce spool'un doğru sırayla ve zamanında montajı, gemi teslim süresini doğrudan etkiler. Atölyede hassas toleranslarla üretilen spool'lar, tersanede hızlı montaj imkanı sunar; gemi inşa sürecinde boru spool tedarik zincirinin etkin yönetimi, üretim gecikmelerini önlemek için kritiktir.
Prefabrik Boru Spool İmalatının Avantajları
- Maliyet ve Zaman Tasarrufu: Atölye ortamında paralel üretim, saha koşullarından bağımsız çalışma imkanı sunar; işçilik maliyetlerini düşürür ve proje takvimini hızlandırır.
- Yüksek Kaynak Kalitesi: Kontrollü atölye şartlarında, kaynaklar düz pozisyonda (1G) yapılır; sahada ulaşılamayan yüksek kalite ve tutarlılık elde edilir.
- Gelişmiş Güvenlik: Sahada yapılan kaynak ve montaj işi azalır; yüksekte çalışma, kapalı alan ve hava koşullarına bağlı riskler minimuma iner.
- Hızlı Saha Entegrasyonu: Önceden test edilmiş, etiketlenmiş ve boyanmış spool'lar, sahada hızlı ve sorunsuz montaj imkanı sunar.
- Malzeme Optimizasyonu: Bilgisayar destekli kesim planlaması ile malzeme fireleri en aza indirilir; kaynaklar daha verimli kullanılır.
- Düşük NDT Red Oranı: Atölye kaynaklarında red oranı %1-3 iken, saha kaynaklarında bu oran %5-10'a çıkar.
- Boyutsal Hassasiyet: Atölye ortamında ileri teknoloji makine ve ekipmanlarla yüksek boyut hassasiyeti elde edilir.
Uygulama Alanları
| Sektör / Alan | Uygulama Detayları |
|---|---|
| Gemi İnşa ve Denizcilik | Gemi içi boru sistemleri, makine dairesi borulama, güverte hatları, offshore platform boru spool'ları. |
| Rafineri ve Petrokimya | Proses boru hatları, yüksek basınçlı buhar hatları, hidrokarbon transfer sistemleri. |
| Enerji Santralleri | Buhar ve kondensat hatları, soğutma suyu sistemleri, yakıt gazı hatları. |
| Kimya ve İlaç | Paslanmaz çelik proses hatları, hijyenik borulama, kimyasal transfer sistemleri. |
| Su ve Atık Su Arıtma | Filtrasyon ve pompa istasyonu boru spool'ları, kimyasal dozajlama hatları. |
| Nükleer Tesisler | Yüksek güvenlik gerektiren boru sistemleri, soğutma devreleri. |
| Çimento ve Cam Sanayi | Proses boru hatları, yakıt ve yanma havası sistemleri. |
Sıkça Sorulan Sorular
Boru spool imalatı nedir?
Boru spool imalatı, bir boru sisteminin kolayca taşınabilir ve monte edilebilir küçük parçalar (spool) halinde, atölye ortamında önceden üretilmesidir. Her spool; boru, fitting, flanş ve bağlantı elemanlarının teknik çizimlere uygun olarak kesilmesi, bükülmesi ve kaynaklanmasıyla oluşturulur. Bu yöntem, sahada yapılan iş miktarını ve proje süresini önemli ölçüde azaltır.
Prefabrik boru spool imalatının avantajları nelerdir?
Prefabrik boru spool imalatının başlıca avantajları şunlardır: Maliyet ve zaman tasarrufu (atölye ortamında paralel üretim), yüksek kalite ve hassasiyet (kontrollü koşullarda ileri teknoloji kaynak), gelişmiş güvenlik (sahadaki iş yükünün azalması), hızlı saha entegrasyonu (önceden test edilmiş ve etiketlenmiş spool'lar) ve malzeme optimizasyonu (fire oranının minimuma inmesi).
Hangi standartlara uygun boru spool imalatı yapıyorsunuz?
Boru spool imalatı, uluslararası geçerliliğe sahip standartlara uygun olarak gerçekleştirilir: Proses boru hatları için ASME B31.3, enerji santrali boru hatları için ASME B31.1, Avrupa endüstriyel borulama için EN 13480 ve offshore/denizcilik uygulamaları için NORSOK standartları. Kaynak prosedürleri ASME Section IX'a göre nitelendirilir ve kaynakçılar sertifikalıdır.
Boru spool imalatında hangi malzemeler kullanılır?
Boru spool imalatında kullanılan başlıca malzemeler: karbon çelik, paslanmaz çelik (304/316), alaşımlı çelikler (P11, P22, P91) ve dubleks/süper dubleks çeliklerdir. Malzeme seçimi; akışkanın cinsi, basınç, sıcaklık ve korozyon direnci gibi proje gereksinimlerine göre yapılır.
Denizcilik projelerinde boru spool imalatı neden önemlidir?
Denizcilik projelerinde (gemi inşası, offshore platformları) boru spool imalatı kritik öneme sahiptir. Gemi içindeki sınırlı alan, karmaşık boru güzergahları ve yüksek güvenlik standartları, prefabrik spool kullanımını zorunlu kılar. Atölyede hassas toleranslarla üretilen spool'lar, tersanede hızlı montaj imkanı sunar ve gemi teslim süresini kısaltır.
Projenizi Hızlandırın
Boru spool imalatı, denizcilik ve endüstriyel tesis projelerinde zaman, maliyet ve kalite açısından stratejik bir avantajdır. İster yeni bir tesis kuruyor olun, ister mevcut bir tesisi genişletiyor veya yeniliyor olun, prefabrik spool çözümleri projenizin başarısını doğrudan etkiler.
Unutmayın: Boru spool imalatı, sadece boruları kesip kaynaklamak değildir. İşin özü; doğru mühendislik, titiz kalite kontrol ve etkin proje yönetimidir. Atölyede hassasiyetle üretilen her spool, sahada güvenle ve hızla yerine monte edilir; böylece projeniz zamanında ve bütçesinde tamamlanır.
